QHXF-2000防冻呼吸阀
【返回列表】
产品说明：
该呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。
QHXF-2000防冻呼吸阀主要特点：
该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该呼吸阀具有防冻性能，适用于寒冷地区。
QHXF-2000防冻呼吸阀主要技术参数
操作压力： 正压：353Pa36mmH2O,
980Pa100mmH2O
负压：295Pa30mmH2O

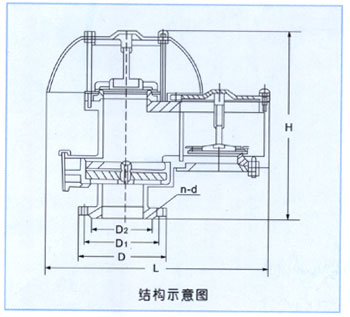

QHXF-2000防冻呼吸阀主要外形与法兰连接尺寸
公称通径 DN (mm) | H | L | D | D1 | n×φ |
50 | 320 | 320 | 140 | 110 | 4×14 |
80 | 366 | 400 | 190 | 150 | 4×18 |
100 | 380 | 420 | 210 | 170 | 4×18 |
150 | 450 | 520 | 265 | 225 | 8×18 |
200 | 520 | 600 | 320 | 280 | 8×18 |
250 | 600 | 680 | 375 | 335 | 12×18 |
300 | 650 | 750 | 440 | 395 | 12×23 |
350 | 700 | 850 | 490 | 445 | 12×23 |
400 | 750 | 930 | 540 | 495 | 16×23 |
