    一、 产品结构：

    二、产品尺寸：

（用户可根据本表参数选购优质产品）

    三、产品概述：

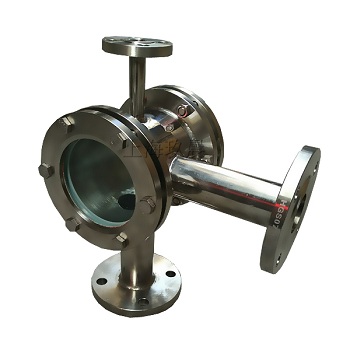

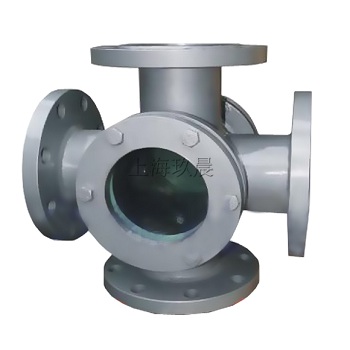

    三（四）通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

    三（四）通视镜是在直通视镜的基础上改进而成的产品，能够清晰地看到介质在主管道与支管的流动情况，以保证生产的安全。根据主管道和支管口径大小是否一样可分为：等径三（四）通视镜和异径三（四）通视镜。

    四、产品说明：

    1、工业视镜按使用方式和区域分为管道视镜和容器视镜。

    2、管道视镜主要用于工业管道上，便于观察管道中流体的流动情况。可分为两大类：直通视镜和玻璃管视镜。其中直通视镜承压能力强，安装方便，使用安全，适用范围广泛。玻璃管视镜观察视野较大，但承压能力有限，主要用于管道压力小于0.6MPa的工况条件。

    3、容器视镜主要有设备视镜、方框视镜、组合视镜等，安装于容器或者反应釜上观察内部介质流动反应情况。

    五、性能优势：

    公司研发生产的三（四）通视镜，具有结构紧凑、可靠性高、观测面积大、视野充分、密封性能好，检修和清洗更换方便等优点，特别适合于氢气，天然气，氧气，液化气等特殊介质。具有耐低温，防冻等优点。

    六、适用范围：

    本产品广泛应用于石油、化工、制药、纺织、造纸、食品、乳品、饮料、电力、冶金、建筑及各种工程配套管路。

    七、用户注意事项：

    1、视镜安装焊接法兰盘必须清洁并且没有损伤，经专业人员进行操作。

    2、视镜镜片安装确信视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损伤并且不粘油脂。在紧固螺钉前确信视镜座与盖子安装正确，然后慢慢紧固螺钉。

    3、铰接或螺纹连接的视镜装置在工作前要确信密封垫片安装良好。如有必要，可对螺栓进行重新紧固。确信视孔与视镜孔之间的密封垫安装正确，连接法兰没有损伤，并调整好连接螺钉。不仅要确信与视镜镜片连接的元件密封良好，还要确信视镜与焊接法兰之间的密封均良好，并确保容器内的压力不超过额定的压力。

    4、安装后不能对视镜有其它的附加压力，否则会造成视镜受力不均匀，导致视镜玻璃破。

    八、维护及保养：

    1、视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。 　

    2、视镜的视窗玻璃属宜损件，安装视镜时要小心轻放。 　

    3、视镜玻璃耐温耐压有一定的局限。耐温： 钢化硼硅玻璃≤250℃、石英玻璃≤800℃。耐压：钢化硼硅玻璃片≤2.0MPa、石英玻璃片≤4.0MPa、普通钠钙玻璃片＜0.6MPa。　 　 　

    4、允许急变温度＜60℃，玻璃因温差过大会破裂。
